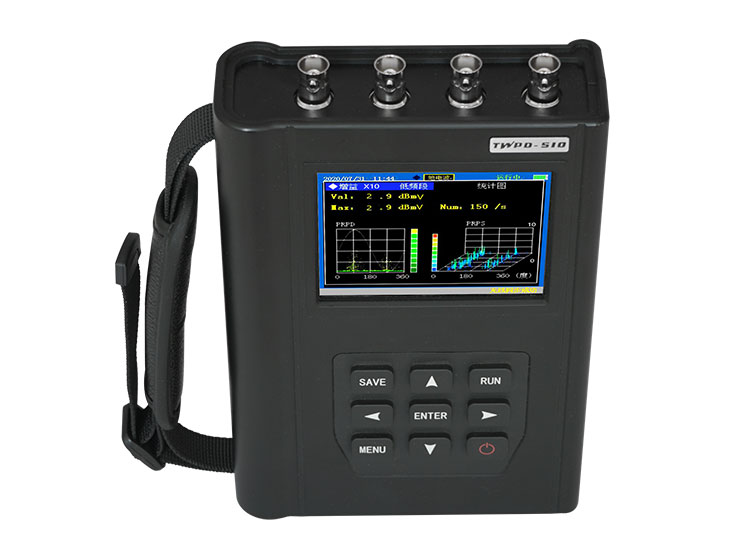

TWPD-510 手持式智能巡檢儀
TWPD-510手持式局部放電巡檢儀具有多種局放分析功能，操作簡單，方便攜帶，可直接連接HFCT、AE、UHF、TEV等多種局放傳感器；支持?jǐn)?shù)據無線上傳、云平臺互聯、RFID識別和巡檢任務管理；與手機APP數據共享，是高壓電氣設備智能巡檢與診斷的儀器。適用于GIS、高壓開關柜的局部放電帶電巡檢，也適用于變壓器、電抗器、電纜。
業務電話：0312-3309225
售后熱線：0312-3309212
功能特點
1、具備系統自檢功能，傳感器與儀器能夠無線互聯；

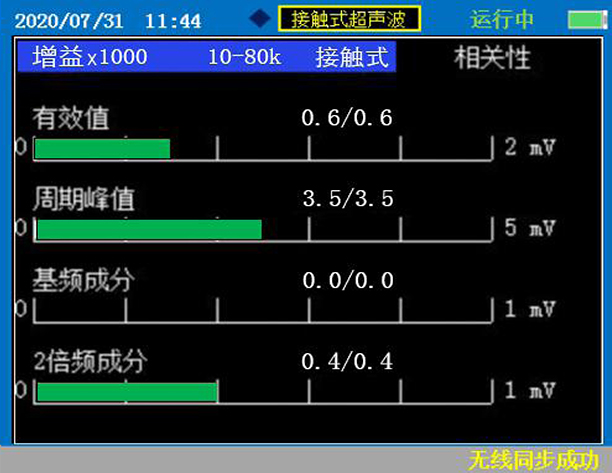

2、具有幅值檢測、相位圖譜檢測、脈沖圖譜檢測以及波形圖譜檢測功能；

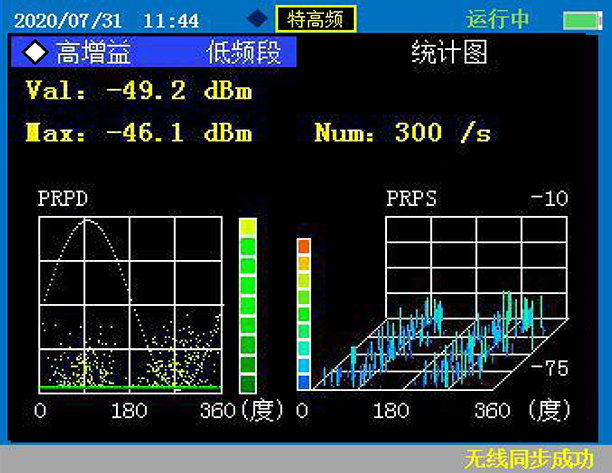

3、具有PRPD的2D圖譜以及PRPS的3D圖譜功能；
4、通過多種抗干擾手段抑制了各種外部干擾，改善了信噪比，提高檢測準確度；
5、根據現場情況采用無線同步技術（光同步、電場同步、磁場同步、電源同步等），鎖定放電相位，建立特征圖譜；
6、智能RFID電子標簽巡檢功能，支持云平臺互聯，可實現智能巡檢和現場聯合故障診斷；
7、自動識別放電類型并評估放電嚴重程度；
8、建立被巡檢高壓設備檔案，具備檔案管理功能，保存巡檢記錄，查閱局部放電歷史數據、放電波形及趨勢圖。
性能參數
| 項目 | 描述 | |
| TEV暫態地電壓測量 | 檢測帶寬 | 3M-80MHz |
| 檢測范圍 | 0-80dbmV | |
| 分辨率 | 0.1dB | |
| 精度 | ±0.1dB | |
| 非接觸超聲波測量 | 測量范圍 | -10dBuV至70dBuV |
| 分辨率 | 0.1dB | |
| 精度 | ±0.1dB | |
| 傳感器中心頻率 | 40kHz | |
| 傳感器直徑 | 20mm | |
| UHF特高頻測量 | 檢測帶寬 | 300MHz-1500MHz |
| 檢測范圍 | -80dBm-0 | |
| 分辨率 | 0.1dB | |
| 傳感器有效高度 | >13mm | |
| 接觸式超聲波測量 | 頻率范圍 | 20k-200kHz |
| 測量范圍 | -10dBuV至70dBuV | |
| 傳感器峰值靈敏度 | >70dB（V/(m/s)） | |
| 分辨率 | 0.1dB | |
| 精度 | ±0.1dB | |
| HFCT高頻電流測量 | 傳感器帶寬 | 100kHz-100MHz |
| 傳感器傳輸阻抗 | >15mV/mA | |
| 檢測范圍 | 1-10000PC | |
| 測量顯示 | 實時值、實時波形圖、PRPD、PRPS、脈沖計數 | |
| 觸發方式 | 軟件同步、無線同步 | |
| 警示功能 | 局放報警指示、換檔提示、電池電量指示 | |
| 標簽識別 | RFID、二維碼 | |
| 無線連接方式 | WIFI、藍牙 | |
| 工作溫度 | 0-55℃ | |
| 存儲溫度 | -20-60℃ | |
| 濕度 | 0-95%相對濕度 無凝露 | |
| 內部電池 | 18650鋰電池 | |
| 連續工作時間 | 10小時 | |
| 顯示屏 | 3.5英寸彩色液晶顯示屏；顯示分辨率：320×240 | |
| 傳感器 | AETEVUHFHFCT | |

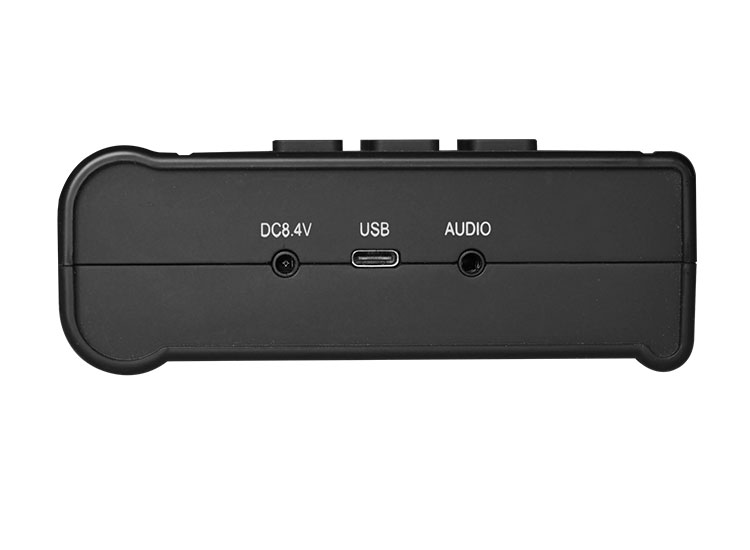

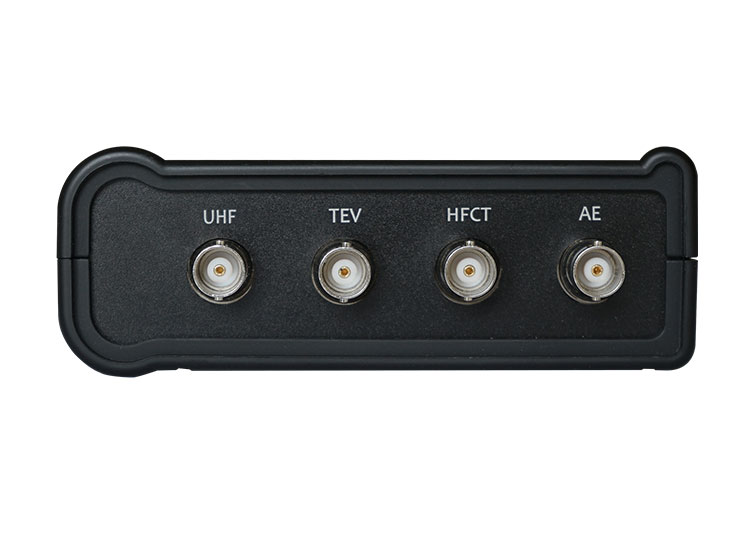

| 外部接口 | 傳感器輸入BNC；耳機接口；TYPE-C;充電口；Micro USB | |
| 外部尺寸 | 寬×高×深（120mm×178mm×40mm） | |
| 重量 | 0.5KG | |
